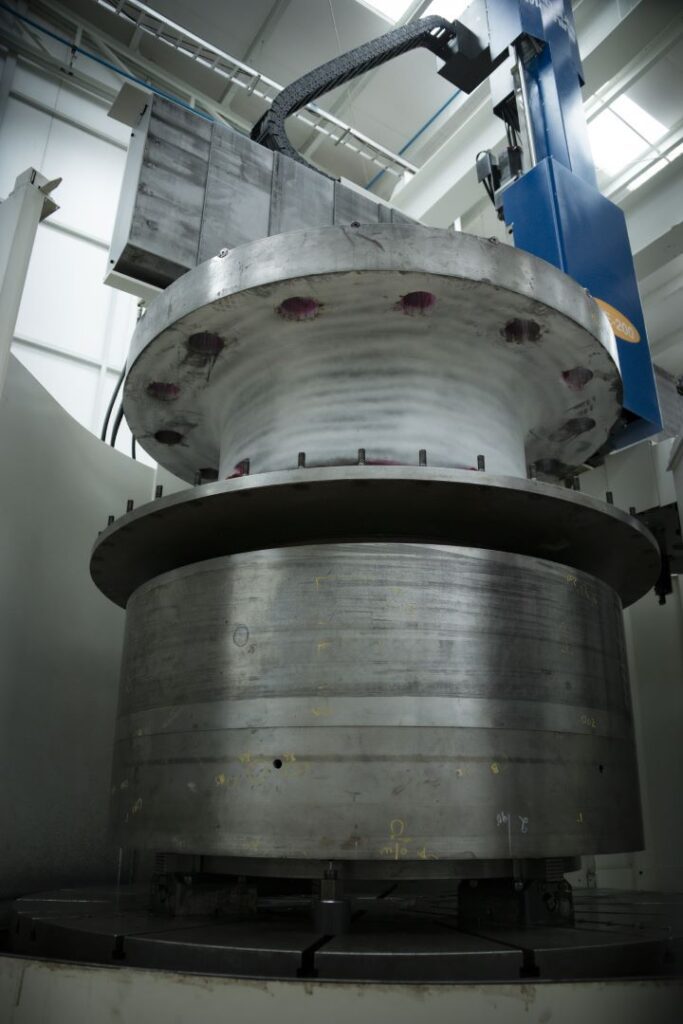

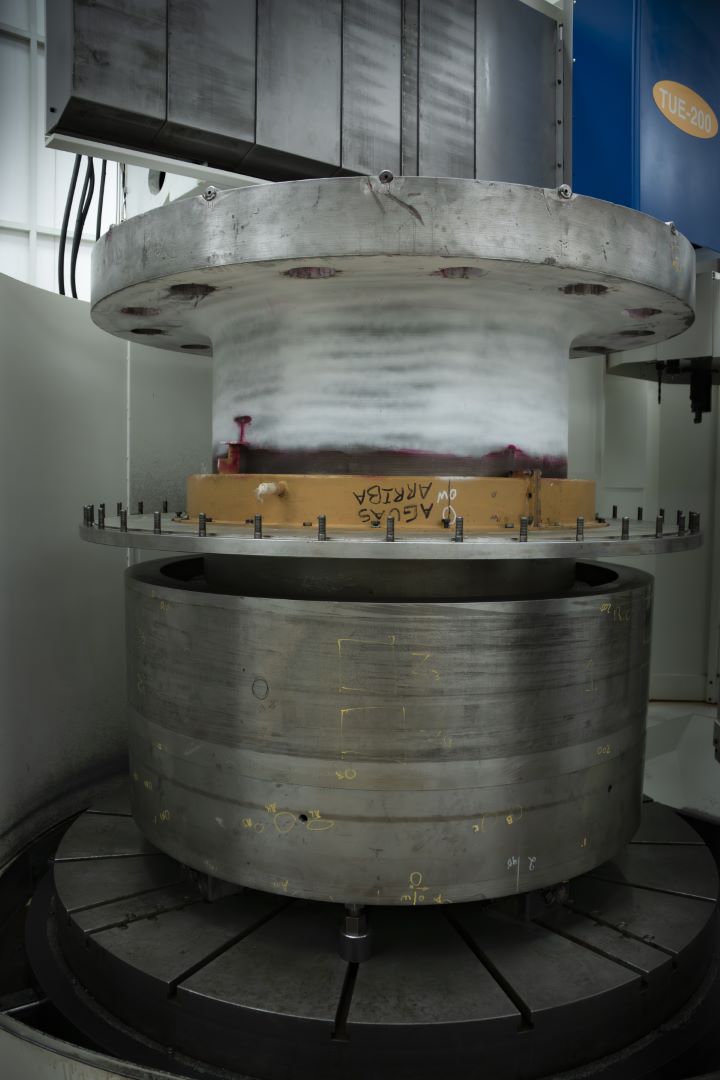

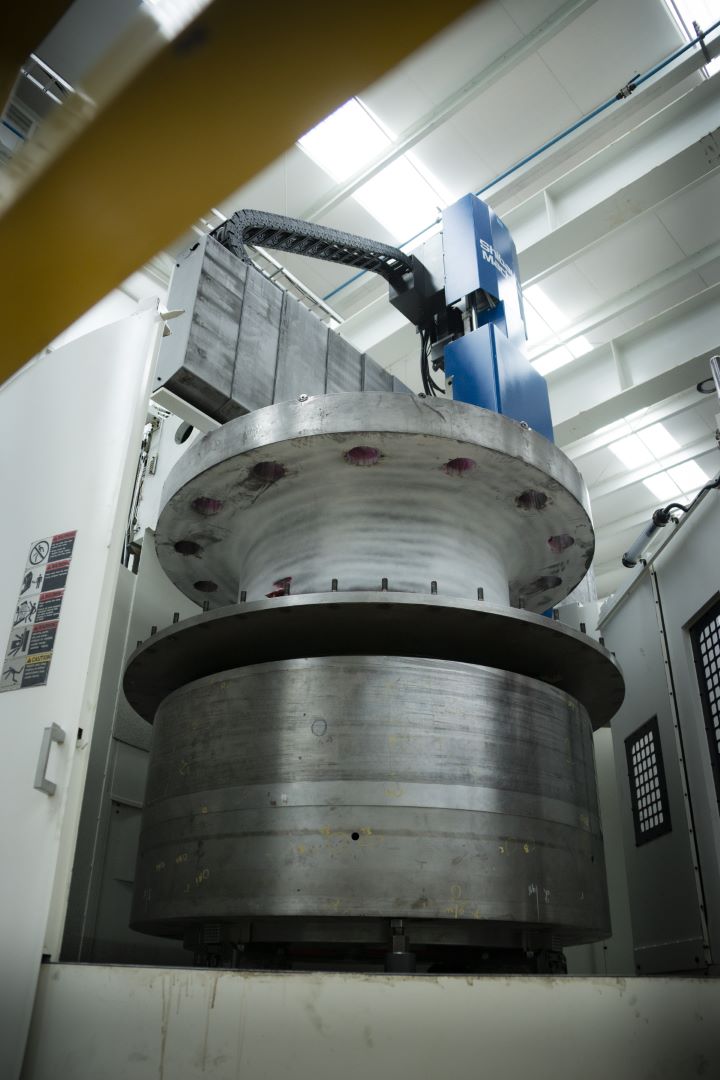

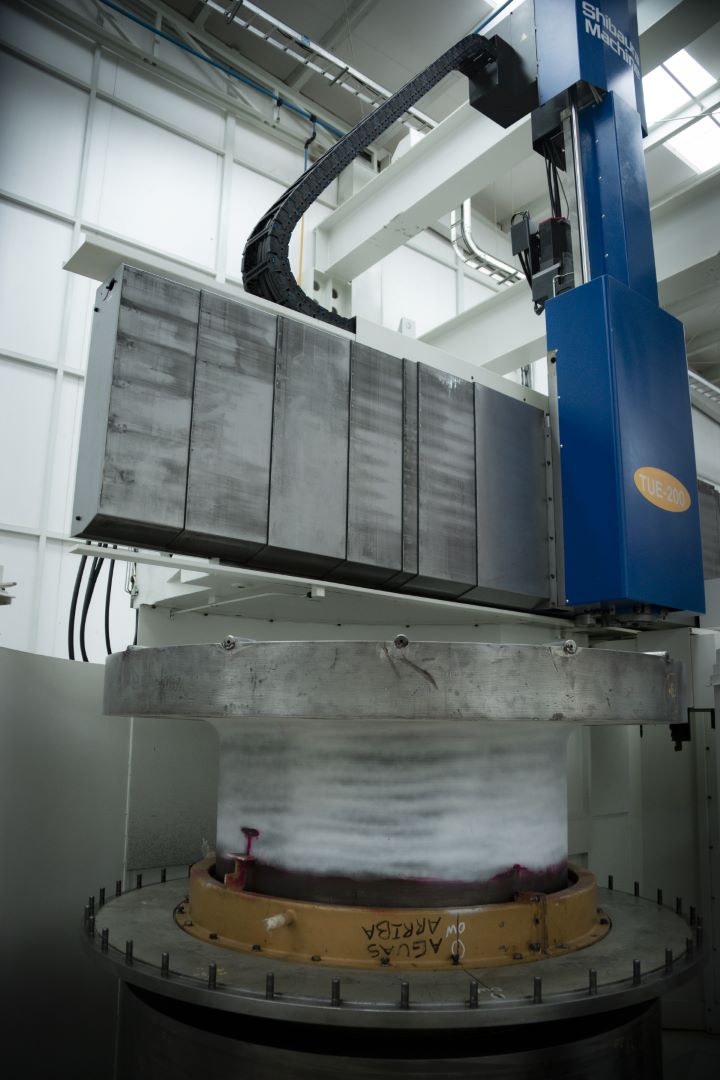

La flecha corta superior de rotador es un componente crítico en equipos de rotación industrial, donde la concentricidad, el acabado superficial y la estabilidad dimensional son determinantes para el desempeño del conjunto completo. En este proyecto, el objetivo fue realizar el rectificado cilíndrico de precisión sobre una pieza de grandes dimensiones y peso —aproximadamente 12,120 kg— manteniendo tolerancias muy cerradas y una superficie libre de defectos, lista para operar bajo condiciones exigentes.
A diferencia de piezas de menor tamaño, donde la manipulación y sujeción son relativamente sencillas, trabajar con un eje de este peso implica diseñar desde el inicio una estrategia integral que contemple izaje, montaje, alineación, balanceo, rectificado y ensayos de integridad del material. Cada etapa debía ejecutarse de forma coordinada para evitar desviaciones que pudieran comprometer la geometría final o generar tensiones indeseadas.
El reto principal del proyecto fue conservar la precisión dimensional y la calidad superficial en una flecha de gran masa, donde cualquier pequeña desviación en el soporte, en la alineación o en el comportamiento térmico puede amplificarse a lo largo del cuerpo de la pieza.
Para lograrlo, fue indispensable:
Diseñar un montaje extremadamente estable, que mantuviera la flecha correctamente apoyada y alineada durante todo el proceso.
Implementar un control térmico constante, evitando incrementos de temperatura que alteraran las dimensiones reales durante el rectificado.
Trabajar con un enfoque de alta destreza técnica, ajustando parámetros de corte y estrategias de avance según la respuesta real del material y el comportamiento del conjunto máquina–pieza.
La combinación de tamaño, peso y tolerancias cerradas convertía este trabajo en una operación muy alejada del rectificado “convencional”, y más cercana a un proyecto de ingeniería aplicada al maquinado de gran escala.
Desde el inicio se identificaron varios puntos críticos que debían gestionarse con especial cuidado:
Manipulación y alineación de la flecha
El peso aproximado de 12,120 kg hizo necesario el uso de equipos de izaje especializados (grúas, eslingas, elementos de soporte reforzados) y la definición de puntos de sujeción que no generaran deformaciones en la pieza. Cada maniobra requería coordinación entre operadores y supervisión técnica para asegurar que la flecha se posicionara sin impactos, flexiones o esfuerzos fuera de lo permitido.
Una vez en máquina, la alineación se verificó de forma reiterada, utilizando instrumentos adecuados para confirmar que el eje se encontraba dentro de los parámetros requeridos antes de iniciar y durante el rectificado.
Configuración de cabezal y balanceo
Debido a la longitud y al peso, fue necesario realizar ajustes constantes en el balanceo y en la configuración del cabezal de rectificado. Cualquier desbalance o vibración podía traducirse en marcas en la superficie, pérdida de precisión o daños en la máquina. Se revisaron velocidades, apoyos intermedios y puntos de contacto para mantener un comportamiento estable durante todo el recorrido de la muela.
Inspección de integridad mediante líquidos penetrantes
Junto con el rectificado, se coordinaron pruebas de líquidos penetrantes en colaboración directa con el cliente. El objetivo era confirmar la ausencia de fisuras superficiales o indicaciones que pudieran comprometer la confiabilidad del componente bajo servicio. Estas inspecciones se realizaron en etapas clave, verificando zonas críticas después de las operaciones principales de rectificado.
El cliente optó por trabajar con la empresa debido a su experiencia en el rectificado de componentes de gran escala, respaldada por:
Equipos de rectificado preparados para manejar piezas pesadas y de gran longitud.
Personal técnico capacitado en montaje, balanceo y control dimensional en piezas de alto valor.
Capacidad para integrarse a los procesos de inspección y control de calidad del propio cliente, trabajando bajo sus estándares y esquemas de validación.
La combinación de equipo especializado, procedimientos claros y una comunicación constante con el área de calidad del cliente fue decisiva para generar confianza en la ejecución del proyecto.
El rectificado cilíndrico de la flecha corta superior de rotador se completó con éxito, alcanzando las tolerancias de concentricidad y dimensionales especificadas en los planos. Las verificaciones finales mostraron:
Superficie uniforme, sin marcas relevantes ni irregularidades que afectaran el contacto y el rodado.
Dimensiones dentro de los rangos establecidos, tanto en diámetros como en longitudes de secciones rectificadas.
Integridad del material confirmada por las pruebas de líquidos penetrantes, sin indicaciones de fisuras o defectos superficiales.
El resultado fue un componente listo para integrarse a su aplicación industrial, con el nivel de precisión y confiabilidad que se espera en equipos donde la continuidad de operación y la estabilidad mecánica son esenciales. Este proyecto consolida la capacidad para atender trabajos de rectificado pesado, donde el manejo de grandes masas, el control dimensional estricto y la colaboración estrecha con el área de calidad del cliente son factores clave para el éxito.
