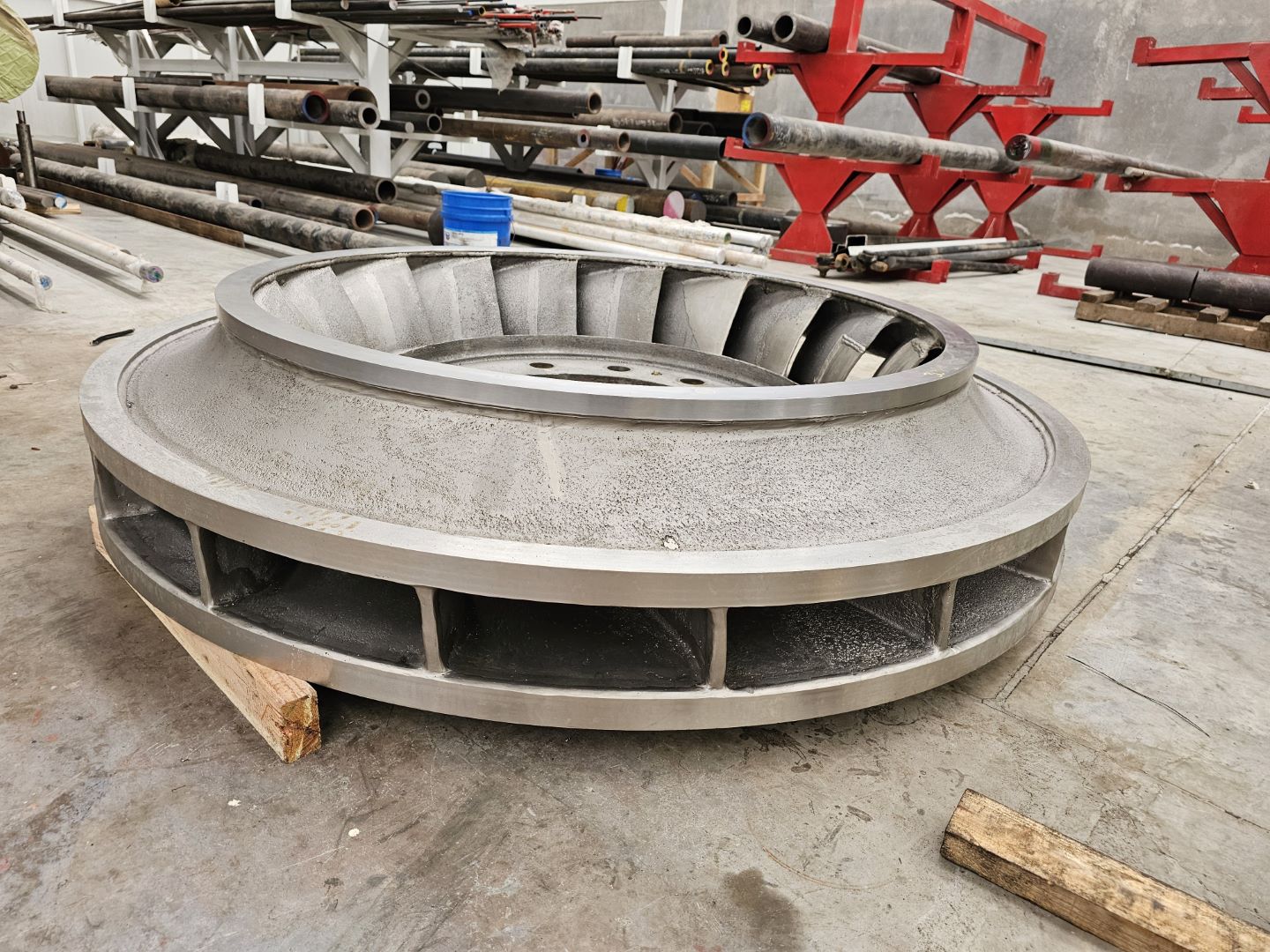

La operación confiable de una turbina hidroeléctrica depende en gran medida de la precisión dimensional y el correcto alineamiento de sus componentes internos. En este proyecto, el objetivo fue intervenir una turbina, realizando trabajos de maquinado CNC y aplicación de soldadura especializada, complementados con procesos de limpieza mediante sandblasteo, para devolver al equipo sus condiciones óptimas de operación y extender su vida útil.
El alcance incluyó el desarmado, habilitado y reensamble de la turbina completa, trabajando sobre componentes de acero inoxidable de gran tamaño y peso. El objetivo no estuvo solo en volver a montar el equipo, sino en garantizar que cada pieza recuperara la geometría y acabado necesarios para mantener la eficiencia hidráulica y mecánica del sistema.
El reto particular del proyecto consistió en mantener la precisión dimensional y el alineamiento de los componentes durante el armado, considerando:
El tamaño y peso de las piezas, que dificultan la manipulación y el posicionamiento.
La necesidad de cumplir con tolerancias estrictas, típicas de equipos de generación hidroeléctrica.
La interacción entre elementos mecanizados, superficies de contacto y zonas soldadas, donde cualquier desviación puede impactar la eficiencia del flujo de agua o provocar vibraciones indeseadas.

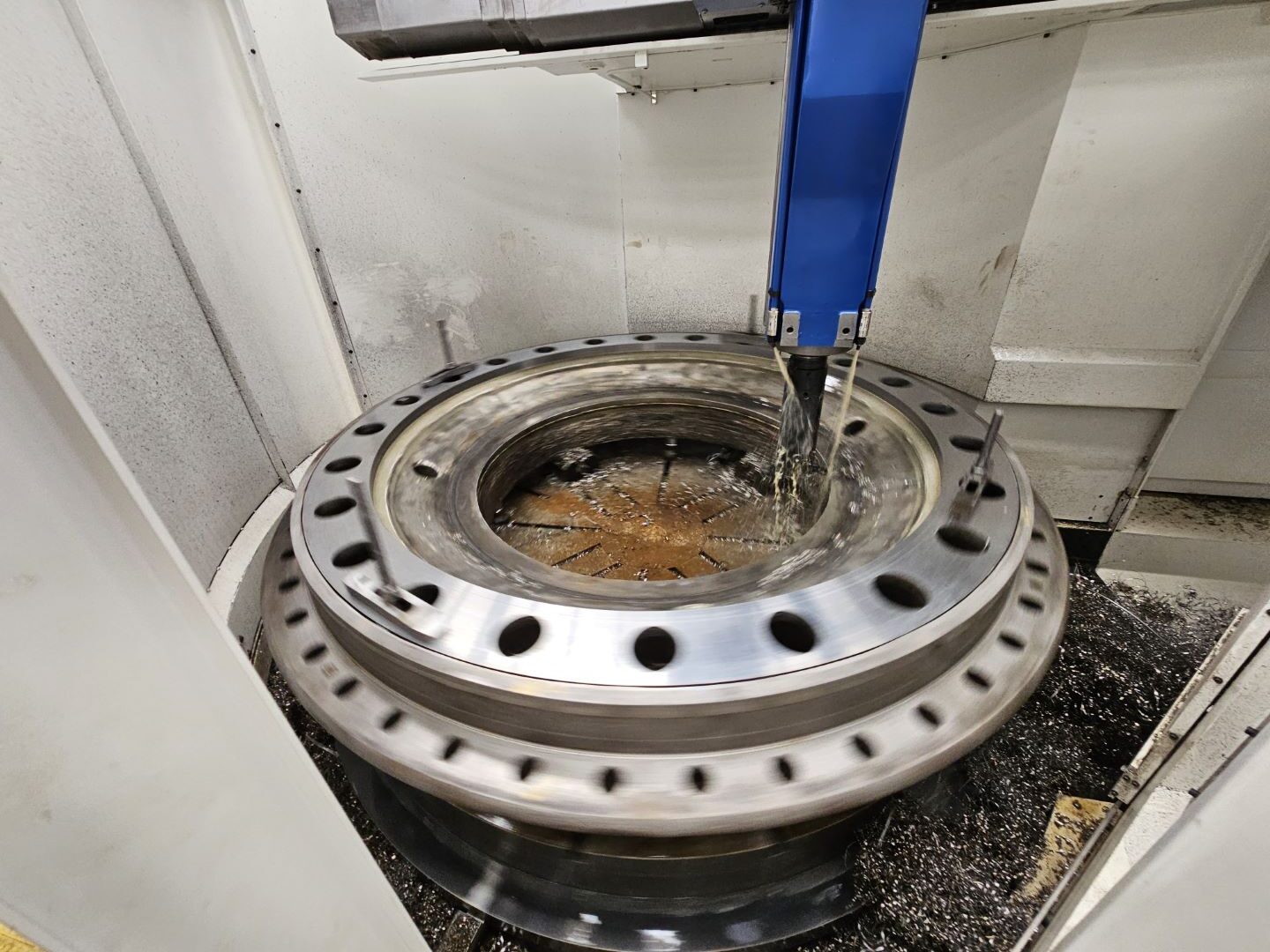

Para responder a este desafío, las operaciones clave de maquinado se realizaron en máquinas CNC, asegurando repetibilidad y control fino sobre diámetros, caras de apoyo y zonas críticas de ensamble. La estrategia se diseñó para que las piezas recuperaran no solo su medida nominal, sino también la relación geométrica entre ellas, aspecto fundamental en equipos rotativos.
En la ejecución del proyecto se presentaron varios puntos técnicos que requirieron atención específica:

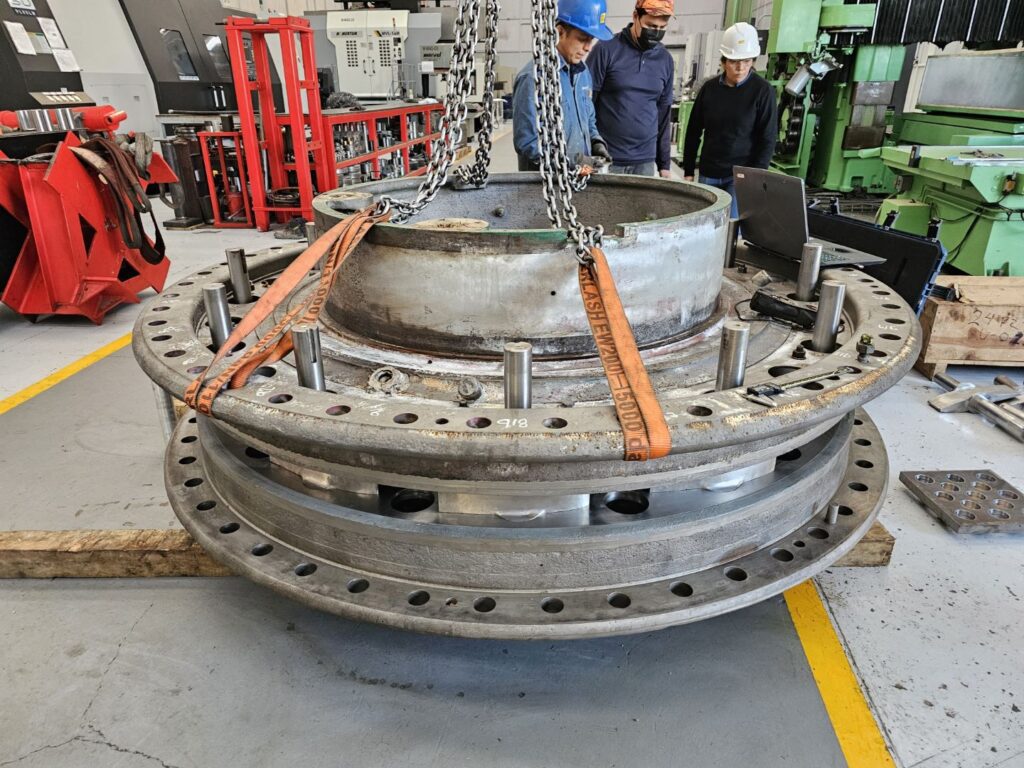

Manejo e izaje de componentes de gran tamaño
El tamaño y la masa de la turbina y sus elementos obligaron a planear maniobras de izaje controladas, utilizando grúas, eslingas y accesorios de sujeción especiales. Cada movimiento se realizó con procedimientos definidos para evitar golpes, deformaciones o esfuerzos innecesarios sobre las piezas.
Asimismo, durante el maquinado CNC y el armado final fue necesario diseñar sistemas de apoyo y fijación que mantuvieran las piezas en posición sin generar tensiones que distorsionaran las medidas.
Efectos térmicos y distorsión por soldadura
La intervención incluyó procesos de soldadura en acero inoxidable, lo que introdujo el riesgo de distorsiones por calor. Para controlarlo se aplicaron:
Secuencias de soldadura planificadas para distribuir el aporte térmico.
Controles de temperatura y tiempos entre pasadas.
Verificaciones dimensionales posteriores a las zonas soldadas para confirmar que las piezas se mantuvieran dentro de la tolerancia.
Limpieza y preparación de superficies

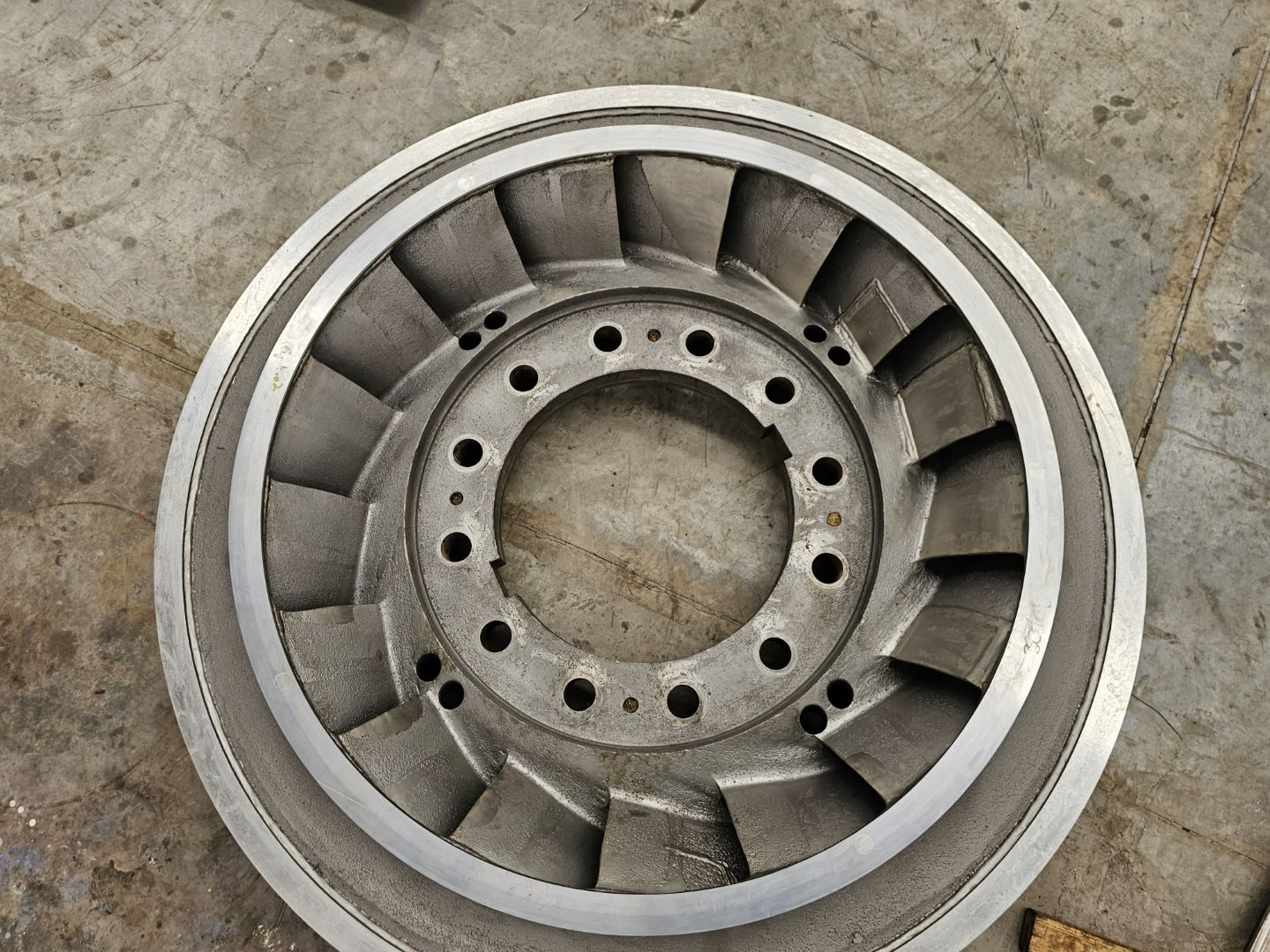

El sandblasteo se utilizó para limpiar superficies y preparar zonas expuestas a flujo, contacto o recubrimiento. Este proceso fue relevante tanto para la inspección de las piezas como para asegurar una buena condición superficial antes del reensamble.

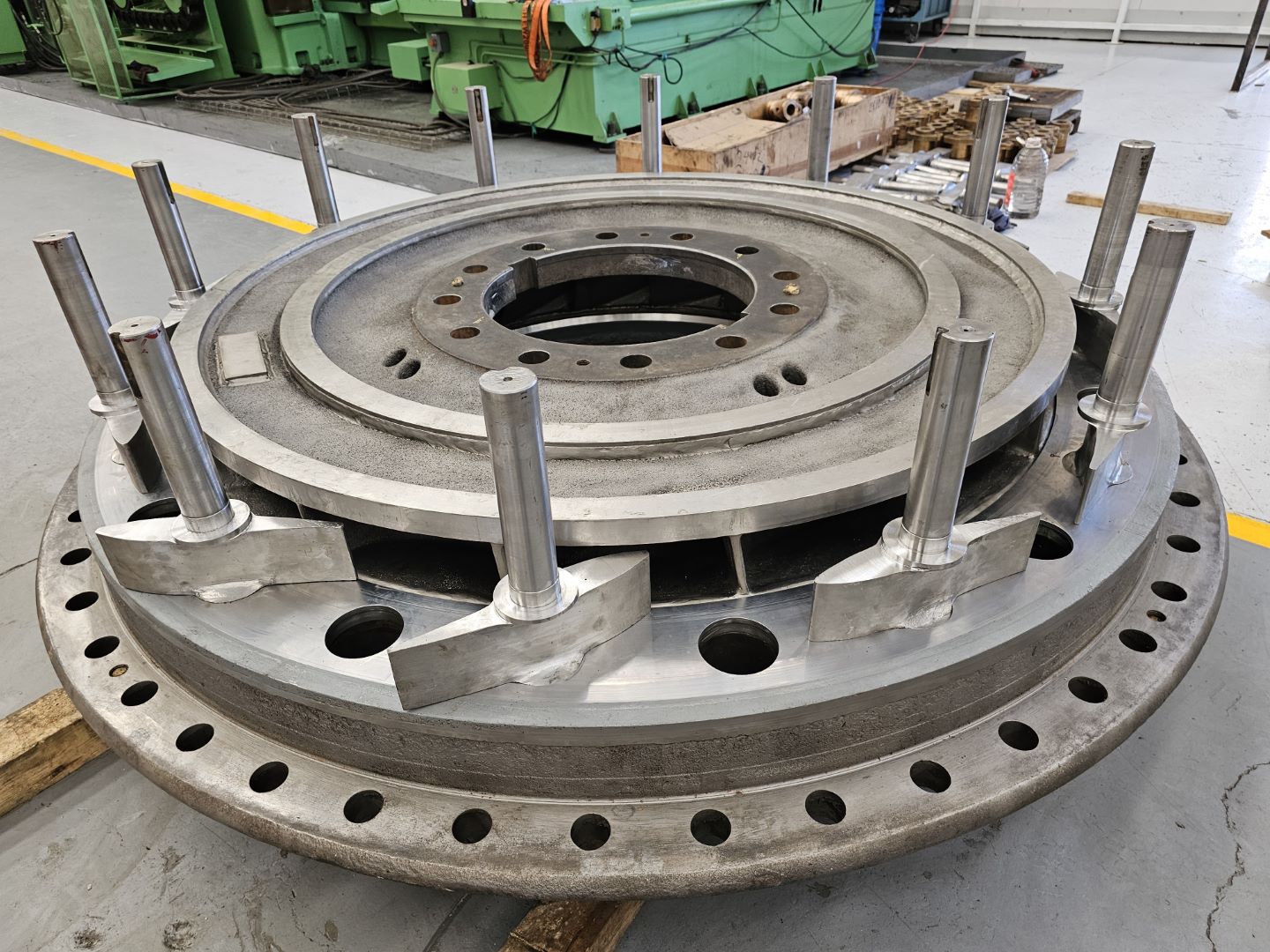

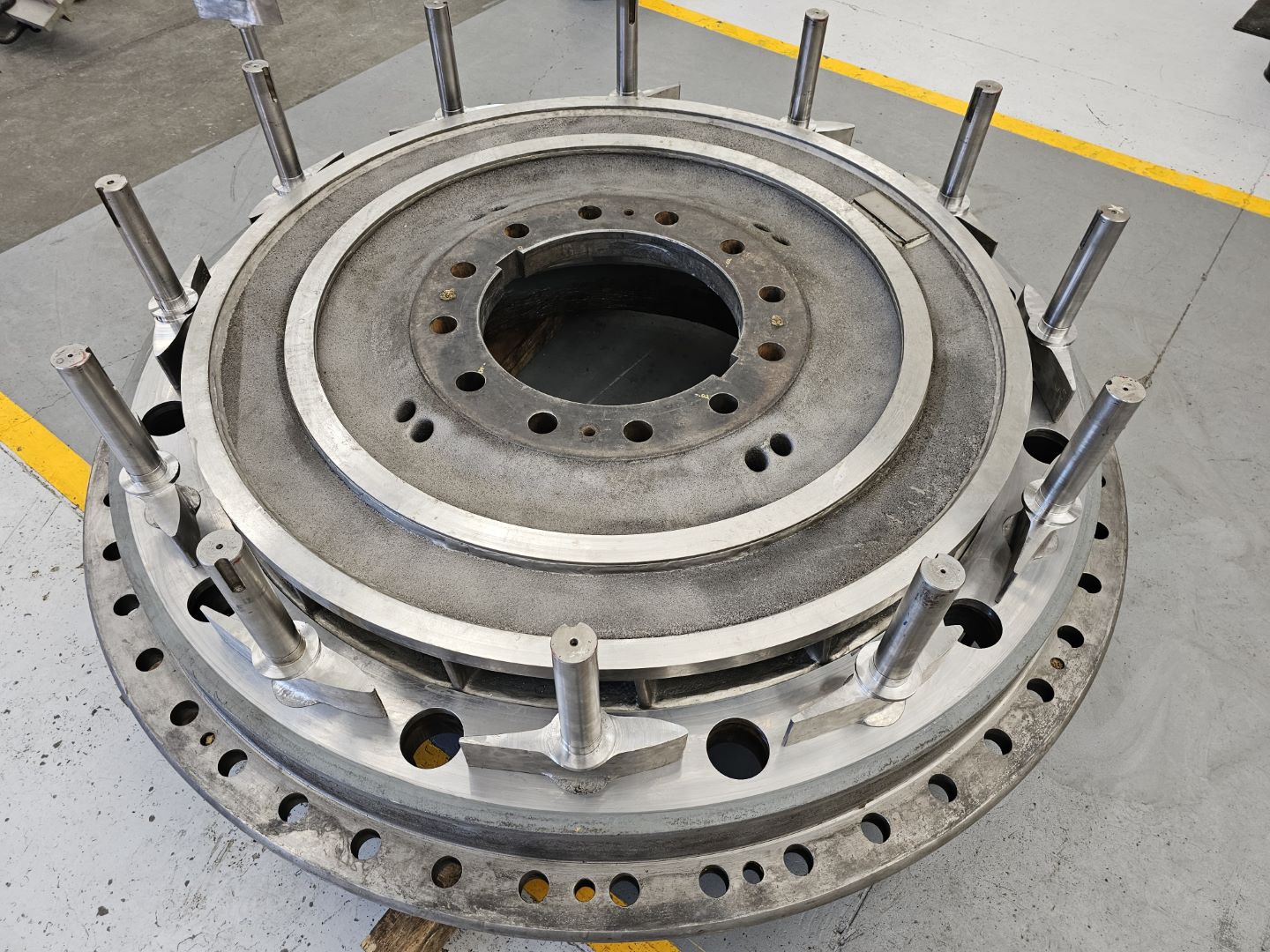

A lo largo de todas las etapas se llevaron a cabo verificaciones dimensionales y de alineamiento, contrastando los resultados con los planos y especificaciones del cliente.
El cliente eligió a la empresa por su experiencia en proyectos de mantenimiento de equipos hidroeléctricos y su capacidad técnica para abordar maquinado de gran escala en componentes críticos. La combinación de:
Infraestructura adecuada para maniobrar y montar piezas de gran tamaño.
Equipos CNC capaces de trabajar con tolerancias estrechas en geometrías complejas.
Personal calificado en soldadura, maquinado y ensamble de sistemas rotativos.
permitió ofrecer una solución integral, desde el desarmado hasta el reensamble y las pruebas finales.
El enfoque del proyecto se basó en mantener una línea de trabajo continua entre las áreas de maquinado, soldadura y control de calidad, asegurando que cada ajuste o corrección se validara antes de avanzar a la siguiente etapa.
El proyecto se completó de forma exitosa, logrando:
El desarmado, habilitado y reensamble de la turbina hidroeléctrica con todos sus componentes dentro de las tolerancias requeridas.
La correcta integración de las piezas maquinadas y soldadas, manteniendo el alineamiento y la geometría funcional del conjunto.
La validación, mediante pruebas finales, del buen funcionamiento del sistema, con una mejora en la eficiencia operativa y en la vida útil del equipo.
Con este proyecto se refuerza la capacidad para intervenir componentes de gran tamaño en la industria hidroeléctrica, combinando maquinado CNC, soldadura especializada y procesos de mantenimiento mayor en un solo flujo de trabajo. Esto permite a los clientes contar con un aliado técnico capaz de hacerse cargo de equipos complejos, desde la parte mecánica hasta los detalles de ajuste y alineación que marcan la diferencia en el desempeño final.
